盐城钢铁学院实行多元发展，紧扣不锈钢主导产业，着力建设冶金材料系、智能制造系、信息工程系、现代服务系、艺术教育系，基础教育部、研究生部，产教实训中心、培训鉴定中心、图文信息中心等“五系两部三中心”计23个专业，其中与钢铁产业相关的有11个专业，包括金属压力加工、金属热加工、钢铁装备运行与维修、工业机器人技术应用等。无锡新锡润管业主要生产和销售高性能、高精度的特异型钢管、无缝管及其他冷拔材料，是华东地区集研发、生产、销售和服务于一体的高标准钢材生产基地之一。2023年，秋季研习，校企联合，共同探讨，开发高强度、高韧性、易焊接、耐冲击、耐疲劳、耐磨损、耐腐蚀等高品质、高性能的低碳低合金钢异型管，为中国钢铁事业转型升级做贡献。
异型管，在现代工业领域运用广泛，尤其在机械制造、石油化工、汽车工业、建筑等领域扮演着重要角色。而异型管的焊接，不同于传统圆形截面管。基于此，我司与盐城钢铁职业技术学院联合，深入探讨焊接异型管的各个方面，从其定义、种类、应用领域，到焊接技术、质量检测以及未来的发展趋势，开展焊接技术的不断创新与深化的探索。
一、探讨异型管的特点与应用

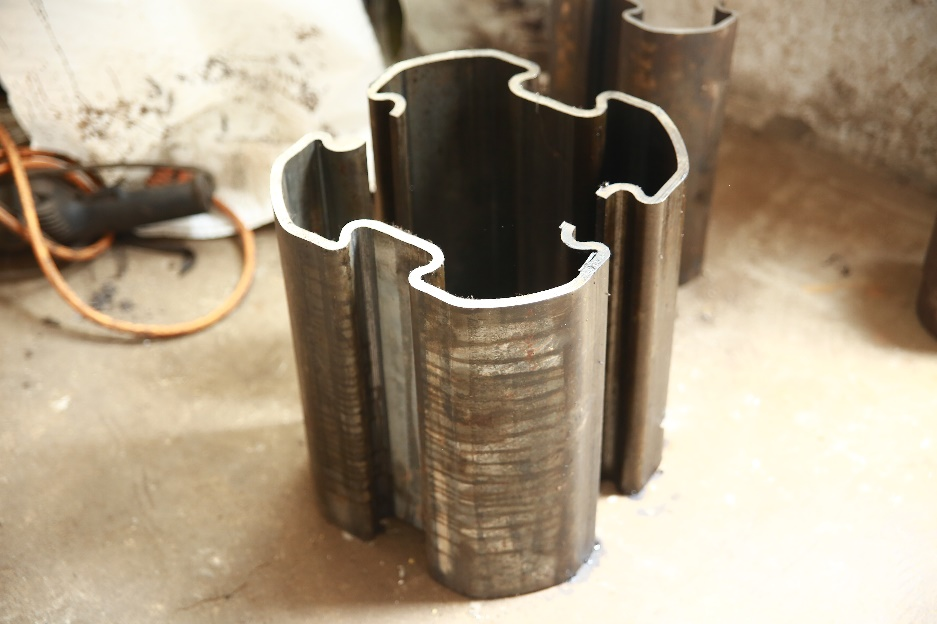

异型管是一种具有非圆形截面的管道，与传统的圆形管道相比，非圆形截面的异型管种类丰富，变化灵活，使其在某些特定的应用场景中具有独特的优势和功能。

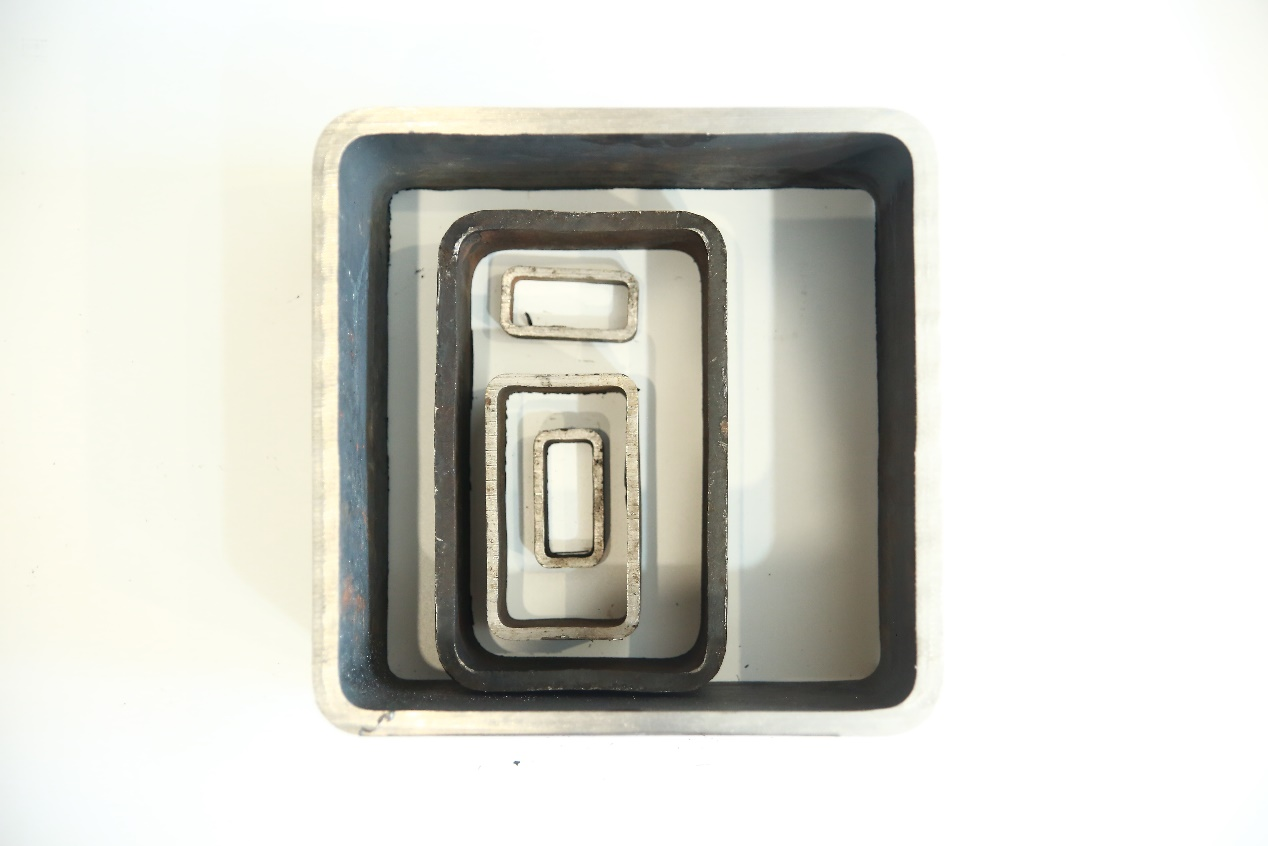

1.方形管： 方形管是一种具有四边相等的直角矩形截面的异型管。它的设计使得在垂直和水平方向上都能承受较大的荷载，因此常被用于建筑结构、支撑架、立柱等。
2.矩形管： 矩形管也是具有直角矩形截面的异型管，但其四边长度可以不相等。它在许多工程领域中用于构建框架、承重结构、钢构件等，具有较强的刚性和承载能力。
3.椭圆管： 椭圆管的截面形状类似于椭圆，具有优雅的外观和良好的承载能力。它通常在建筑装饰、栏杆、车辆零部件等领域中应用。
4.凹型管： 凹型管的截面呈现凹陷形状，常被用于特殊的结构设计和装饰需求。
5.凸型管： 凸型管的截面呈现凸起形状，也可以用于特殊的装饰、结构设计等。
6、异型管：六角型、梅花型、D型、马蹄型、八字型、5G管等异型，满足特殊用途。
异型管的，非标可定制，让它在工程领域中广泛应用，具有多种种类和用途。广泛应用各领域，如：
1.机械制造： 在机械制造领域，异型管可以用于制造车辆零部件、机器底座、输送设备等。其多样的截面形状为不同的机械设计提供了更多可能性。
2.汽车工业： 异型管在汽车工业中用于制造车身框架、底盘组件、车门、车顶等。它们可以根据需要进行定制，以适应不同车型和设计要求。
3.能源行业： 方形管和矩形管在太阳能、风能等能源领域中被用于制造支撑结构，同时还可以用于建造管道、输送管线等。
4.建筑领域： 异型管在建筑领域中被广泛应用于构建框架、支撑结构、楼梯扶手、栏杆等。方形管和矩形管常用于梁柱的支撑和构造，而椭圆管则可以用于创造独特的建筑外观。
5.装饰与艺术： 异型管的独特形状使其在装饰和艺术领域中得到广泛应用，如雕塑、室内装饰、户外景观等。
二、异型管的焊接技术探讨
异型管焊接，涉及多种焊接技术组合，以便于其适用于不同的场景和要求。基于此，我们进行实践，探讨各种焊接技术的优缺点。
1. 电弧焊 (SMAW - Shielded Metal Arc Welding)：
适用场景： 电弧焊是一种通用的焊接方法，适用于许多异型管的焊接，特别是在户外或野外环境下。
优点：
简单易学，不需要复杂的设备。
适用于各种材料和厚度的焊接。
缺点：
焊接速度相对较慢。
焊接质量受操作员技能影响较大。
基本原理： 电弧焊利用电弧产生高温来融化工件和焊条，形成熔池，随后熔池冷却形成焊缝。
2. TIG焊 (GTAW - Gas Tungsten Arc Welding)：
适用场景： TIG焊适用于对焊缝外观质量要求高，以及对焊接热影响较小的场景，如精密设备制造。
优点：
高焊缝质量，焊接热影响小。
可用于多种金属焊接，包括不锈钢、铝等。
缺点：
操作技术要求高，难度较大。
焊接速度较慢。
基本原理： TIG焊利用不易熔化的钨电极产生的电弧，在惰性气体保护下，融化工件和焊丝形成熔池，形成焊缝。
3. MIG/MAG焊 (GMAW - Gas Metal Arc Welding / MAG - Metal Active Gas)：
适用场景： MIG/MAG焊适用于大量生产和高效率要求的焊接，常见于工业制造。
优点：
高焊接速度，适用于大规模生产。
可用于多种金属焊接。
缺点：
对焊缝外观的要求较低，焊缝质量可能受到影响。
对气体保护的要求较高。
基本原理： MIG/MAG焊利用连续送丝的焊丝和电弧熔化工件，同时通过气体保护保护熔池，形成焊缝。
焊接的基本原理涉及热输入、焊缝形成和熔池控制。通过控制焊接电流、电压和焊接速度，可以控制热输入量，从而影响焊接区域的热影响。焊缝形成是通过将工件和焊材熔化，然后冷却凝固来实现的。熔池的控制涉及电弧的稳定性、气体保护等，以确保焊接质量。
每种焊接技术都有其适用的场景和优缺点，根据具体的需求和条件选择合适的焊接方法至关重要。
三、异型管焊接前准备工作
焊接异型管前的准备工作是确保焊接质量的关键步骤，它涉及多个方面，从材料选择到设备准备，都需要精心筹备
1. 材料选择： 合适的材料选择对焊接质量至关重要。根据具体应用场景和要求，选择适合的异型管材料，如钢材、不锈钢、铝合金等。确保所选材料的力学性能和耐腐蚀性满足项目需求。
2. 表面处理： 异型管焊接前的表面处理对焊缝质量影响重大。通过除锈、脱脂、砂光等方法，清除杂质、氧化物和油脂，保证焊接区域的干净表面，有助于获得更好的焊接效果。
3. 准备焊接设备和工具： 确保焊接设备(焊机、电极、焊丝等)和工具(锤子、扳手、夹具等)准备充分，并进行必要的校验和维护。确保焊接设备的参数正确设置，以保证稳定的焊接过程。
4. 焊接区域清理： 在焊接前，需要确保焊接区域的周围没有易燃或易爆物，保持整洁的工作环境，防止发生意外事故。
5. 夹具和定位： 对于大型或复杂形状的异型管，使用合适的夹具和定位工具能够确保焊接过程中工件的稳定和正确的位置，以减少变形和提高焊接质量。
6. 检查和验证： 在焊接前，进行工件的检查和验证，确认异型管的尺寸、形状、角度等是否满足设计要求。确保工件准备无误后才进行焊接。
7. 试焊： 在正式焊接之前，进行试焊可以帮助确认焊接参数是否合适，焊接过程是否正常，以及是否需要进行调整。
8. 防护措施： 焊接过程中需要采取适当的安全防护措施，包括佩戴焊接面罩、手套、防护服等，以防止受到弧光和火花的伤害。
强调预处理工作的重要性是确保焊接质量的关键。充分的准备工作可以降低焊接过程中出现问题的可能性，确保焊缝的强度、密封性和外观质量。在焊接异型管前，仔细进行各项准备工作是确保成功焊接的关键步骤。
四、 焊接参数严格控制
异型管焊接质量受多个关键参数的影响，包括焊接电流、电压、焊接速度等。合理设置这些参数可以确保焊接接头的强度、密封性和外观质量。以下是对这些关键参数的详细说明和如何进行参数设置的建议：
1. 焊接电流： 焊接电流是控制焊接熔池的主要参数之一，直接影响焊缝的熔深和熔化情况。通常情况下，增加焊接电流会增加焊缝的熔深，但过高的电流可能导致焊缝过大，影响焊缝质量。
参数设置建议： 根据异型管的材质和尺寸，以及焊接的要求，选择适当的焊接电流。可以通过试焊和实验来确定最佳的焊接电流范围，以达到所需的焊接效果。
2. 焊接电压： 焊接电压影响焊接电弧的稳定性和熔池的形成。适当的电压可以确保稳定的电弧，并控制焊缝的宽度和外观。
参数设置建议： 根据焊接电流和焊接材料，选择适当的焊接电压。通常情况下，随着焊接电流的增加，电压也需要相应调整。通过试焊和实验，找到最佳的电压设置。
3. 焊接速度： 焊接速度是焊接过程中控制焊缝长度的重要参数。焊接速度过快可能导致焊缝不完整，焊接速度过慢可能导致焊接熔池过大，影响焊接质量。
参数设置建议： 根据焊接电流、电压和焊接材料，选择适当的焊接速度。在试焊阶段逐步调整焊接速度，观察焊缝的形成和外观，找到最佳的焊接速度。
4. 焊接角度和姿势： 焊接角度和姿势会影响焊缝的形状和穿透深度。正确的角度和姿势可以确保焊接质量一致且稳定。
参数设置建议： 根据焊接材料和异型管的几何形状，选择适当的焊接角度和姿势。确保焊枪的位置和移动方向稳定，以保证焊缝的均匀性和外观。
5. 气体保护： 在焊接过程中，适当的气体保护可以防止氧化物和其他杂质的污染，保证焊缝的质量。
参数设置建议： 根据焊接材料和焊接方法，选择适当的气体保护方式和气体类型。保持合适的气体流量，确保焊接区域始终处于足够的保护环境中。
总之，合理设置焊接参数是确保异型管焊接质量的关键。根据材料、尺寸、要求和试焊实验，逐步调整焊接电流、电压、焊接速度等参数，以获得最佳的焊接效果，同时保证焊接接头的强度和外观质量。
五、 焊接质量检测与评估
异型管焊接后的质量检测是确保焊缝完整性和性能的关键步骤。以下是一些常用的质量检测方法，以及关于焊接接头强度、密封性评估以及测试和验证的相关内容：
1. 视觉检测： 视觉检测是最基本的质量检测方法之一，通过肉眼观察焊接接头表面，检查是否存在裂纹、气孔、夹渣等缺陷。这种方法适用于外观质量的评估，但不能检测隐蔽缺陷。
2. 射线检测： 射线检测利用X射线或伽马射线穿透工件，检测焊缝内部是否存在缺陷，如裂纹、气孔等。它适用于检测隐蔽缺陷，但需要专业的设备和操作人员。
3. 超声波检测： 超声波检测利用超声波在工件内传播，检测焊缝内部的缺陷。它可以检测裂纹、气孔等隐蔽缺陷，并提供缺陷的尺寸和位置信息。
4. 磁粉检测： 磁粉检测通过涂抹磁粉剂，利用磁场和磁性粉末来检测焊缝表面和近表面的裂纹和缺陷。
5. 强度评估： 焊接接头的强度评估可以通过拉伸试验、弯曲试验等方式进行。这些测试可以确定焊接接头的抗拉强度、屈服强度和延伸率等力学性能。
6. 密封性评估： 密封性评估通常涉及气密性或液密性测试，以验证焊接接头是否满足设计要求。这对于需要保持压力或液体介质的管道和容器特别重要。
7. 相关测试和验证： 在质量检测后，需要对焊接接头进行相关测试和验证，确保其性能和质量满足项目需求。这可能涉及材料性能测试、耐腐蚀性测试等。
注意事项：
不同的质量检测方法可以互相补充，通常会根据具体情况综合使用。
在进行质量检测时，需要依赖专业的检测设备和合格的操作人员，以确保检测结果的准确性和可靠性。
为了保证焊接接头的质量，质量检测应在焊接完成后及时进行，以便发现并解决潜在的问题。
综上所述，异型管焊接后的质量检测方法多种多样，旨在确保焊接接头的完整性、强度和密封性。通过适当的质量检测，可以及早发现和解决焊接缺陷，从而保证工程项目的安全和可靠性。
六、 焊接异型管的挑战与解决方案
焊接异型管时可能会面临一些挑战，如焊接变形、残余应力等问题。这些问题可能会影响焊接接头的质量和性能。以下是这些挑战的讨论以及相应的解决方案和技巧：
1. 焊接变形： 异型管在焊接过程中由于局部加热会发生热胀冷缩，导致焊接变形，影响零部件的尺寸和形状。
解决方案和技巧：
使用适当的夹具和定位：夹具可以稳定工件，防止其在焊接过程中移动。合理的定位可以减少焊接变形。
控制焊接热输入：通过控制焊接电流、电压和焊接速度，减少焊接区域的加热量，从而降低焊接变形的可能性。
2. 残余应力： 焊接过程中产生的残余应力可能导致零部件变形、裂纹和失稳等问题。
解决方案和技巧：
适当的后热处理：通过合适的热处理方法，如退火、正火等，来缓解残余应力，减少其对零部件的影响。
使用预应力夹具：预应力夹具可以在焊接过程中施加适当的预应力，来抵消残余应力，减少变形和应力问题。
3. 材料选择和设计： 错误的材料选择和设计可能导致焊接过程中的挑战，如热裂纹、变形等。
解决方案和技巧：
选择易焊接的材料：避免选择容易产生热裂纹或变形的材料，根据具体需求选择适合的焊接材料。
优化零部件设计：合理的设计可以减少焊接变形和应力集中，降低问题的发生率。
4. 合理的焊接顺序： 异型管焊接过程中，合理的焊接顺序可以减少残余应力和变形。
解决方案和技巧：
从内部到外部焊接：从内部焊接开始，逐步向外焊接，可以减少残余应力的积累。
交替焊接：交替焊接不同部位，让焊缝的收缩更加均匀，减少变形。
5. 管理焊接参数： 不正确的焊接参数设置可能导致焊接问题，如气孔、裂纹等。
解决方案和技巧：
进行试焊：在实际焊接前进行试焊，找到合适的参数设置，以获得最佳的焊接效果。
根据经验调整参数：根据焊接经验和实际情况，逐步调整焊接参数，以达到理想的焊接质量。
综上所述，焊接异型管过程中可能遇到的挑战可以通过合理的操作和技巧来解决。使用适当的夹具、控制焊接参数、进行后热处理等方法可以有效地减少焊接变形、残余应力等问题，确保焊接接头的质量和性能。
七、 焊接异型管的未来发展趋势
焊接异型管领域正面临着许多令人兴奋的未来发展趋势，这些趋势将对工程领域产生深远影响。以下是一些可能的未来发展趋势：
1. 新材料的应用： 随着材料科学的不断进步，新型材料的涌现将影响异型管的设计和焊接。高强度、轻质、耐高温、耐腐蚀等特性的材料将为工程领域提供更多选择。这些材料的应用将对焊接工艺和参数提出新的挑战，需要开发适应新材料的焊接方法。
2. 自动化和机器人焊接技术的发展： 自动化和机器人技术的进步将在焊接异型管领域发挥重要作用。自动化焊接系统和机器人焊接可以提高生产效率、提高焊接质量，并减少人工干预。智能化的焊接设备可以适应复杂的焊接任务，从而为工程领域带来更高的灵活性和创新性。
3. 数字化和虚拟现实技术的应用： 数字化技术和虚拟现实技术可以在焊接异型管的设计、规划和培训中发挥作用。通过数字化建模和虚拟仿真，可以在实际焊接之前预测问题、优化工艺，并进行培训和技能传承。
4. 环保和可持续性： 随着环保意识的提高，焊接异型管领域将越来越关注能源效率、废弃物减少和环境友好的焊接方法。绿色焊接技术的发展将为工程领域的可持续发展做出贡献。
5. 跨行业合作： 异型管焊接涉及多个领域，如建筑、航空航天、汽车、能源等。跨行业合作将促进知识和技术的共享，推动异型管焊接技术的创新和发展。
这些发展趋势将对工程领域产生积极的影响和意义：
提高生产效率和质量：自动化和数字化技术的应用可以提高焊接异型管的生产效率和质量，减少人为误差。
推动工程创新：新材料的应用和智能化焊接设备的发展将为工程领域带来更多创新机会，推动工程技术的进步。
减少环境影响：环保焊接技术的应用有助于减少焊接过程对环境的影响，符合可持续发展的要求。
提升工作安全：自动化焊接技术可以降低人员暴露于高温、有害气体等环境中的风险，提升工作安全性。
综上所述，焊接异型管领域的未来发展趋势将为工程领域带来更多机遇和挑战。通过创新的焊接技术、材料应用和自动化手段，将不断推动工程领域的发展和进步。
